时代TIME®5100/5102/5104一体化里氏硬度计

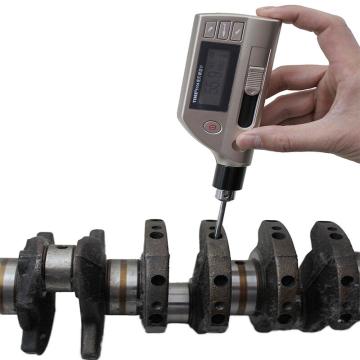

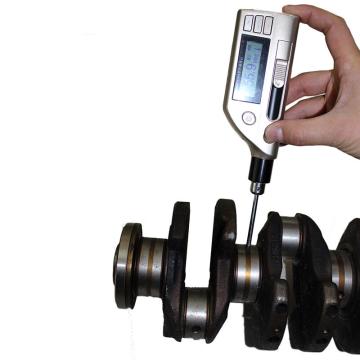

TIME 5100/5102/5104里氏硬度计是一种新型的袖珍式一体化硬度测试仪器,主要适用于测试金属材料的硬度,具有测试精度高、体积小、操作容易、携带方便,测量范围宽的特点,它是以里氏硬度为原理,测出里氏(HL)硬度值经过程序自动转换成布氏,洛氏,维氏,肖氏等硬度值,还可以配置各种测试配件,来满足于各种测试条件和环境,主要适用于金属材料的快速硬度测试,特别适宜对大型零部件及不可拆卸部件的现场硬度测试。
产品特点
Features
●TIME5102一体化里氏硬度计是一种先进的袖珍型硬度检测仪器,携带方便易于操作;
●全中文菜单式操作,背光显示;
●可预先设置硬度值上、下限,超出范围自动报警;
●具有示值软校准功能;
●USB接口,可配备微机软件,满足质量和管理的更高要求;
●可储存270个平均值,分为9个文件,方便存取;
●可测试六种硬度制(HV、HRC、HRB、HB、HV、HS),之间的转换;
●可外接打印机,打印测试结果;
●带有电压显示和欠电提示,有欠压自动关机功能
●TH172配有C型冲击装置;
●直接测试大型、重型的试件或已安装永久性的组装部件;
●体积小易于大型工件的测试狭小空间
技术参数
Specifications
测量范围 | 见表“冲击装置测试范围标” |
示值误差和示值重复性 | 见表“时代里氏硬度计选型表示值误差和示值重复性表” |
冲击装置 | D |
测量方向 | 任意 |
上下限设置范围 | (170-960)HLD |
电源 | AAA尺寸(7#)1.5V干电池2节 |
工作温度 | 0-40℃ |
通讯接口标准 | USB2.0 |
外形尺寸 | 155mm×55mm×25mm |
重量 | 约166g |
冲击装置
冲击装置技术参数一览
异型冲击装置 | DC(D)/DL | D+15 | C | G | E(需进口) | |
冲击能量 | 11mJ | 11mJ | 2.7mJ | 90mJ | 11mJ | |
冲击体质量 | 5.5g/7.2g | 7.8g | 3.0g | 20.0g | 5.5g | |
球头硬度: | 1600HV | 1600HV | 1600HV | 1600HV | 5000HV | |
球头直径: | 3mm | 3mm | 3mm | 5mm | 3mm | |
球头材料: | 碳化钨 | 碳化钨 | 碳化钨 | 碳化钨 | 金刚石 | |
冲击装置直径: | 20mm | 20mm | 20mm | 30mm | 20mm | |
冲击装置长度: | 86(147)/ 75mm | 162mm | 141mm | 254mm | 155mm | |
冲击装置重量: | 50g | 80g | 75g | 250g | 80g | |
试件最大硬度 | 940HV | 940HV | 1000HV | 650HB | 1200HV | |
试件表面平均粗糙度Ra: | 1.6μm | 1.6μm | 0.4μm | 6.3μm | 1.6μm | |
试件最小重量: | 大于5kg | 大于5kg | 大于1.5kg | 大于15kg | 大于5kg | |
可直接测量 | 2~5kg | 2~5kg | 0.5~1.5kg | 5~15kg | 2~5kg | |
需稳定支撑 | 0.05~2kg | 0.05~2kg | 0.02~0.5kg | 0.5~5kg | 0.05~2kg | |
需密实耦合 | ||||||
试件最小厚度 | 5mm | 5mm | 1mm | 10mm | 5mm | |
密实耦合 | ≥0.8mm | ≥0.8mm | ≥0.2mm | ≥1.2mm | ≥0.8mm | |
硬化层最小深度 | ||||||
球头压痕尺寸 | ||||||
硬度300HV时 | 压痕直径 | 0.54mm | 0.54mm | 0.38mm | 1.03mm | 0.54mm |
压痕深度 | 24μm | 24μm | 12μm | 53μm | 24μm | |
硬度600HV时 | 压痕直径 | 0.54mm | 0.54mm | 0.32mm | 0.90mm | 0.54mm |
压痕深度 | 17μm | 17μm | 8μm | 41μm | 17μm | |
硬度800HV时 | 压痕直径 | 0.35mm | 0.35mm | 0.35mm | -- | 0.35mm |
压痕深度 | 10μm | 10μm | 7μm | -- | 10μm | |
冲击装置适用范围 | DC型测量孔或园柱筒内; DL型测量细长窄槽或孔 | D+15型测量沟槽或凹入的表面 | C型测量小轻薄部件及表面硬化层 | G型测量大厚重及表面较粗糙的铸锻件 | E型测量硬度极高材料 |
冲击装置测试范围表
材料 | 硬度制 | 冲击装置 | |||||
D/DC | D+15 | C | G | E | DL | ||
Steel and cast steel | HRC | 17.9~68.5 | 19.3~67.9 | 20.0~69.5 | 22.4~70.7 | 20.6~68.2 | |
HRB | 59.6~99.6 | 47.7~99.9 | 37.0~99.9 | ||||
钢和铸钢 | HRA | 59.1~85.8 | 61.7~88.0 | ||||
HB | 127~651 | 80~638 | 80~683 | 90~646 | 83~663 | 81~646 | |
HV | 83~976 | 80~937 | 80~996 | 84~1042 | 80~950 | ||
HS | 32.2~99.5 | 33.3~99.3 | 31.8~102.1 | 35.8~102.6 | 30.6~96.8 | ||
Steel锻钢 | HS | 32.2~99.5 | |||||
CWT、ST | HRC | 20.4~67.1 | 19.8~68.2 | 20.7~68.2 | 22.6~70.2 | ||
合金工具钢 | HV | 80~898 | 80~935 | 100~941 | 82~1009 | ||
Stainless steel | HRB | 46.5~101.7 | |||||
HB | 85~655 | ||||||
不锈钢 | HV | 85~802 | |||||
GC. IRON | HRC | ||||||
HB | 93~334 | 92~326 | |||||
灰铸铁 | HV | ||||||
NC、IRON | HRC | ||||||
HB | 131~387 | 127~364 | |||||
球墨铸铁 | HV | ||||||
C.ALUM | HB | 19~164 | 23~210 | 32~168 | |||
铸铝合金 | HRB | 23.8~84.6 | 22.7~85.0 | 23.8~85.5 | |||
BRASS | HB | 40~173 | |||||
铜锌合金 | HRB | 13.5~95.3 | |||||
BRONZE铜锡(铝)合金 | HB | 60~290 | |||||
COPPER纯铜 | HB | 45~315 |
时代里氏硬度计选型表示值误差和示值重复性表
序号 | 冲击装置类型 | 标准里氏硬度块硬度值 | 示值误差 | 示值重复性 |
1 | D | 760±30HLD | ±6 HLD | 6 HLD |
530±40HLD | ±10 HLD | 10 HLD | ||
2 | DC | 760±30HLDC | ±6 HLDC | 6 HLD |
530±40HLDC | ±10 HLDC | 10 HLD | ||
3 | DL | 878±30HLDL | ±12 HLDL | 12 HLDL |
736±40HLDL | ||||
4 | D+15 | 766±30HLD+15 | ±12 HLD+15 | 12 HLD+15 |
544±40HLD+15 | ||||
5 | G | 590±40HLG | ±12 HLG | 12 HLG |
500±40HLG | ||||
6 | E | 725±30HLE | ±12 HLE | 12 HLE |
508±40HLE | ||||
7 | C | 822±30HLC | ±12 HLC | 12 HLC |
590±40HLC |
异型支撑环
异型支撑环各型号适用范围
当被测表面曲率半径小于30mm(D、DC、D+15、C、型冲击装置)或小于50mm(G型冲击装置)的试样在测试时,配合时代里氏硬度计应使用小支承环或异型支撑环
序 号 | 型号 | 简 图 | 备 注 |
异型支撑环1 | Z10-15 | 测外圆柱面R10-R15 | |
异型支撑环2 | Z14.5-30 | 测外圆柱面R14.5-R30 | |
异型支撑环3 | Z25-50 | 测外圆柱面R25-R50 | |
异型支撑环4 | HZ11-13 | 测内圆柱面R11-R13 | |
异型支撑环5 | HZ12.5-17 | 测内圆柱面R12.5-R17 | |
异型支撑环6 | HZ16.5-30 | 测内圆柱面R16.5-R30 | |
异型支撑环7 | K10-15 | 测外球面SR10-SR15 | |
异型支撑环8 | K14.5-30 | 测外球面SR14.5-SR30 | |
异型支撑环9 | HK11-13 | 测内球面SR11-SR13 | |
异型支撑环10 | HK12.5-17 | 测内球面SR12.5-SR17 | |
异型支撑环11 | HK16.5-30 | 测内球面SR16.5-SR30 | |
异型支撑环12 | UN | 测外圆柱面半径可调 | |
R10—∞ |
