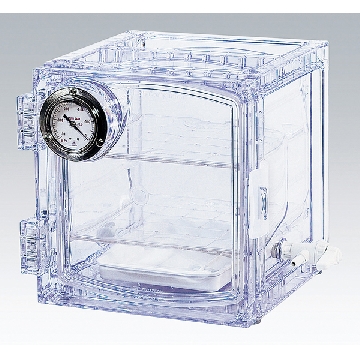

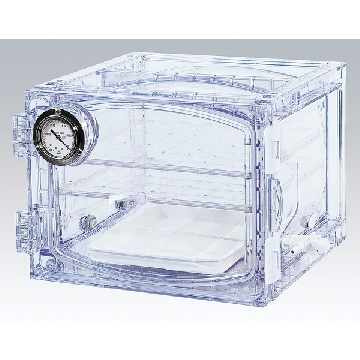

产品介绍
Product Description
特点：
● 为一体成型，实现了高强度・高气密性。
● 在门上使用了没有接缝的硅密封垫，气密性好，无需润滑油。
● 左右侧面可分别安装2个阀（仅VDC-21・31・41）。
● 还可进行2层叠放使用。＜U型＞
● 400nm可阻隔 以下的紫外线。
规格：
● 材质：主体・搁板／PC（聚碳酸酯）、 硅胶盘／PP（聚丙烯）、 密封垫／硅橡胶
● 容许真空度：约133Pa
● 耐负荷（主体）：100kg
● 耐负荷（搁板）：VDC-11・-11U／3kg、其他／5kg
● 真空阀直径：φ9mm
● 搁板安装间隔：VDC-11／48mm、-21／46.6mm、-31／60mm、 -41／64.2mm
附属品:
● 硅胶盘×1张
● 栓塞：VDC-11、-11U／×2个、其他／4个
● 真空阀×1个
● 真空表×1个
● 搁板：VDC-11・-21／2张、-31・-41／3张
● 硅胶盘×1张
● 栓塞：VDC-11、-11U／×2个、其他／4个
● 真空阀×1个
● 真空表×1个
● 搁板：VDC-11・-21／2张、-31・-41／3张
■推荐真空泵:
● C1-671-06 DA-20D（P.248）
● C1-671-06 DA-20D（P.248）
选型指南
SelectionData
| 编号 | 型号 | 外形尺寸（mm） | 内部尺寸（mm） | 重量（kg） | 规格 |
|---|---|---|---|---|---|
| C1-1461-02 | VDC-11 | 322×285×271 | 190×202×204 | 4.2 | 标准 |
| C1-1461-03 | VDC-21 | 420×392×281 | 280×290×195 | 8.2 | 标准 |
| C1-1461-01 | VDC-31 | 418×398×381 | 280×310×293 | 10.8 | 标准 |
| C1-1461-04 | VDC-41 | 419×397×491 | 280×310×395 | 12.2 | 标准 |

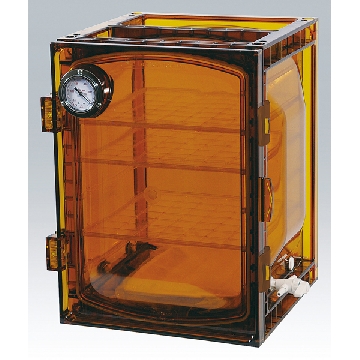

| C1-612-02 | VDC-11U | 322×285×271 | 190×202×204 | 4.2 | 阻断遮光型 |
| C1-612-03 | VDC-21U | 420×392×281 | 280×290×195 | 8.2 | 阻断遮光型 |
| C1-612-01 | VDC-31U | 418×398×381 | 280×310×293 | 10.8 | 阻断遮光型 |
| C1-612-04 | VDC-41U | 419×397×491 | 280×310×395 | 12.2 | 阻断遮光型 |
